Suministro e instalación de sistema de bombeo de 11 estaciones de agua residual (PTAR)

Este proyecto contempla la procura, instalación y puesta en marcha de veintidós (22) bombas sumergibles de impulsión de agua, ruteo de tuberías de desagüe a sistema de alcantarillado público, conexiones eléctricas de equipos, diseño e instalación de once (11) paneles de control con sistema de procesamiento lógico de control (PLC) para el control automatizado de las bombas, Instalación de once (11) válvulas de compuertas, presión y control de flujo, fabricación e instalación de once (11) canastas de retención de sólidos y acondicionamiento de espacios con accesorios para la instalación de generadores eléctricos de respaldo.

Detalles de los equipos principales instalados:

  • Dos (22) Bombas sumergible. Marca: Sulzer, Modelos: Piranha y XFP

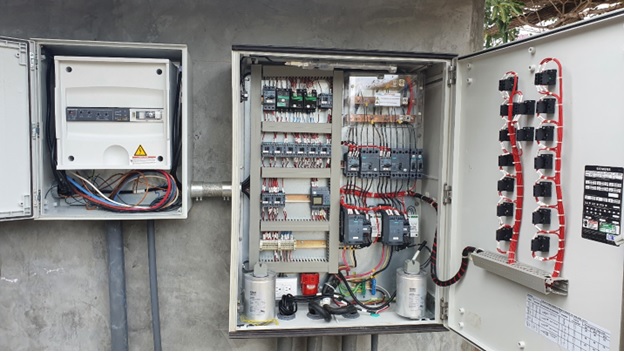

  • Un (11) Tableros de control SIEMENS IP66 con PLC Siemens Logo, Incluyendo pulsadores, interruptores, protecciones y alarmas de seguridad.
  • Válvulas de compuertas, presión y control de flujo Marca: Flow Rox.
  • Once (11) Canasta de Solidos de Acero inox.
  • Etapa 1: Instalaciones Mecánicas.
    • Instalación de bombas sumergibles, incluye: ubicación y fijación de las mismas en fosas, diseño de ruta e instalación de anclajes y tubería de hierro dúctil utilizada para el desagüe de las pozas.
    • Fabricación e Instalación de canasta de solidos en acero inoxidable para el control de solidos sobredimensionados.
  • Etapa 2: Instalación eléctrica.
    • Ruteo e instalación de cableado eléctrico de equipos a panel de control y protecciones. Instalación de sensores de niveles en fosas para el control automático de las bombas.
  • Etapa 4: Programación y pruebas.
    • Verificación de pasos a seguir sugeridos por el fabricante para el primer encendido de los equipos, configuración de parámetros de operación de equipo y verificación de voltajes.
    • Pruebas en vacío de equipos, verificación de operatividad de tableros, configuración de PLC para control de equipos, configuración de botonera de control, señales, sensores de nivel y alarmas.
  • Categoría

    Aguas Residuales / Machinery
  • Cliente

    IDAAN
  • Ubicación

    Isla Contadora, Panamá
  • Fecha de culminación

    Febrero 2022
  • Aliados

    Siemenes, Sulzer, Flow Rox
